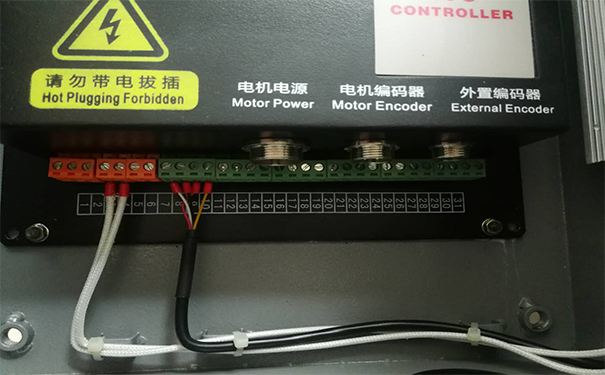

快速门输入端口常开、常闭状态可在主界面-〉设置-〉输入密码“6668”-〉设备高级设定-〉传感器逻辑中进行配置：
| 线号 | 功能 | 备注 |
| 1 | 地线 | AC220V输入 |
| 2 | 火线 | |
| 3 | 零线 | |
| 4 | 制动电阻输出+ | |
| 5 | 制动电阻输出- | |
| 6 | 抱闸电源输出+ | |
| 7 | 抱闸电源输出- | |
| 8 | 公共端/电源负载 | |
| 9 | 手动开门输入 | 常开 |
| 10 | 手动关门输入 | 常开 |
| 11 | 手动急停输入 | 常开 |
| 12 | 急停输入※ | 常开 |
| 13 | DC+24V电源正端 | |
| 14 | 公共端/电源负端 | |
| 15 | 安全保护信号1 输入※ | 常开（接红外、气囊等），急停动作 |
| 16 | 安全保护信号2 输入※ | 常开（接红外、气囊等），反转开门动作 |
| 17 | 自动完全开门信号输入※ | 常开（接雷达、地感） |
| 18 | 自动部分开门信号输入※ | 常开（接雷达、地感） |
| 19 | 公共端/电源负端 | |
| 20 | 单键循环开关※ | 常开 |
| 21 | 开门限位（远点）开关输入※ | 常开（接接近开关等） |
| 22 | 关门限位开关输入※ | 常开 |
| 23 | 互锁输入※ | 常开 |
| 24 | DC+24V 电源正端 | |
| 25 | 公共端/电源负端 | |
| 26 | 可编程继电器1A输出 | 1A-1B常开，根据信号输出1设定动作 |
| 27 | 可编程继电器1B输出 | |
| 28 | 可编程继电器2A输出 | 2A-2B常开，根据信号输出2设定动作 |
| 29 | 可编程继电器2B输出 | |
| 30 | RS485+ | RS485通信接口 |
| 31 | RS485- |
